CNC Kovoobrábanie

Kovoobrábanie



je orientované na kooperačnú zákazkovú výrobu komponentov, súčastí a montážnych celkov, technológiou trieskového obrábania.



Delenie materiálu

Sústruženie konvenčné i CNC

Frézovanie konvenčné i CNC

Vŕtanie

Brúsenie

Nové!  Čiernenie pri izbovej teplote



Ponúkame Vám voľné kapacity našej výroby.





Práce vykonávame na týchto technologických zariadeniach s nasledujúcimi parametrami:



Sústruženie



- SUI 50/1000 obežný priemer nad lôžkom 500 mm, nad suportom 250 mm,
   vzdialenosť medzi hrotmi 1000 mm, vŕtanie vretena 56 mm,
   max. hmotnosť obrobku 850 Kg, rozsah otáčok vretena 11,2-1400 ot/min.,
   príkon hlavného motora 11 kW, elektromotor rychloposuvu 0,55 kW
   celková hmotnosť stroja 2980kg. Stroj je určený k presnému sústruženiu obrobkov
   strednej veľkosti v kusovej a malosériovej výrobe.



  - SUI 32/750 obežný priemer nad lôžkom 320 mm, nad suportom 180 mm, vzdialenosť medzi hrotmi 750 mm, max. hmotnosť obrobku medzi hrotmi 150 kg, rozsah otáčok vretena 20 - 3150 ot./min, Rozsah pozdĺžnych posuvov. ot-10,01 - 3,24, Rozsah priečnych posuvou mm.ot - 10,005 - 1,62, príkon hlavného motora 4kw, ceklová hmotnosť stroja 1460 kg

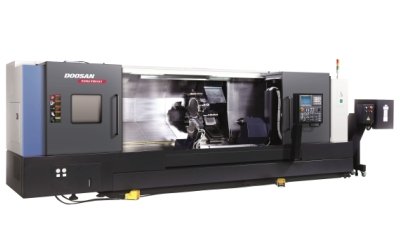

 CNC sústruh Doosan Puma 3100 LM

Doosan Puma 3100LM
Počet riadených osí 3
Obežný priemer nad ložom 850
Obežný priemer nad supportom  670
Max. priemer sústruženia 420
Max. dľžka sústruženia 1280
Max. priemer sústruženej tyče 102
Otáčky - ot./min.  2800
Výkon motoru - kW/ 30 min. 22
Počet nástrojov 12





Frézovanie


- Fréza Univerzálna HURON MU 50 upínacia plocha stola 1640 x 700mm, max. hmotnosť obrobku ? Kg, pracovný posu X=1300 mm, priečny Y=700 mm, zvislý Z=550 mm; otáčky vretena 30 - 2066 ot./min.,  výkon vretena 7 kW. Indikátor polohy 3 osi. Hmotnosť stroja 4000Kg



- Fréza univerzálna FA3 A-U, výrobca TOS,  upínacia plocha stola 300 x 1375 mm, max. hmotnosť obrobku 250 Kg, strojný pohyb stolu pozdĺžny X=890, Priečny Y=225, Zvislý Z=350mm, elektromotor pre pohon vretena 4kW, elektromotor pre posuvy 1,1kW,
pôdorys stroja 2710x1970mm.





CNC vertikálne centrum Doosan DNM 650II





Doosan DNM 650 II
Kužeľ vretena ISO 40
Otáčkz vretena - ot./min. 8000 (12000)
Výkon motora vretena - kW 18,5 (15)
Pojazd v ose X - mm 1270
Pojazd v ose Y - mm 670
Pojazd v ose Z - mm 625
Rozmery stola- mm 1300 x 670
Počet nástrojov 30 (40)





Vŕtanie

-Otočná vŕtačka VR 2, výrobca Kovosvit, najväčší priemer pri vŕtaní do plna do ocele o pevnosti 588 MPa 25 mm, do sivej liatiny o pevnosti 245 MPa 35 mm, najväčší závit pri rezaní ocele do pevnosti 588 MPa M16, do sivej liatiny o pevnosti 245 MPa M20, upínacia plocha základne 850x780mm,  Najväčšia a najmenšia vzdialenosť od čela vretena k základni 1 300/270 mm, zvislé prestavenie ramena 710 mm, vodorovné prestavenie vreteníka po ramene 945 mm, otáčanie ramena okolo stĺpu 0 - 360°, kužeľ vo vretene MORSE 4, zdvih vretena 310 mm, rozsah otáčok vretena 45 - 2 000 ot./min., posuvy vretena 0,025 - 1,58 mm/ot.-



Stĺpová vŕtačka VS 20, Najväčší priemer vŕtania 20mm, hĺbka vŕtania 160mm, upínacia plocha základnej dosky 356x450mm, upínacia plocha stola: Horizontálna 280x350mm,
- Vertikálna 180x460mm, pôdorysná plocha stroja 565x1035mm,
Je určená na vŕtanie a vystruhovanie materiálov všetkých bežných druhov v kusovej aj sériovej výrobe.







Brúsenie

- Hrotová Brúska Jotes SWA 10 obežný priemer nad stolom 100 mm, vzdialenosť medzi hrotmi 400 mm, rýchlosť posuvu stola 0,2-7mm/min, brúsny kotúč D 630 x Š 80 x D 305 mm, natočenie unášacieho vreteníka + / - 45°, natočenie horného stola + 6°/ - 4°, max. hmotnosť obrobku 200 Kg, celkový príkon 22 kW.



max. priemer brúsenia 100 mm
max dĺžka brúsenia  400mm
najvačší brúsený vnútorný priemer otvorov 80 mm
brúsenie najmenší priemer 8 mm
maximálna dĺžka brúsenie 80 mm

rozmery brúsneho kotúča

max. priemer

min. priemer

hrúbka



300

127

40




- Brúska rovinná vodorovná, SPC 20B upínacia plocha stolu 200 x 500 mm (magnetická doska 200 x 500 mm), najväčšia dĺžka brúsenia 500 mm,najväčšia výška brúsenej súčiastky pri novom kotúči (od stola) 350 mm, min. a max. vzdialenosť osi vretena od upínacej plochy stola 75/475 mm, brúsny kotúč D 250 x Š 32 x D 76 mm, pozdĺžny pohyb stola 1060 mm, priečny pohyb stola 350 mm, zvislý pohyb brúsneho vreteníka 400 mm, rýchlosť pozdĺžneho posuvu stola 2 - 20 m/min., priečny posuv stola (v úvratiach) 0,2 - 4 mm, zvislý prísuv do rezu (ručný) jeden diel na noniuse = 0,001 mm, zvislý posuv motorický 0,42 m/min, výkon motora brúsneho vreteníka 3 kW, otáčky vretena 2 522 / 3 319 ot./min., zaťaženie stola max. 250kg





Delenie materiálu



Pásová píla

NC pásová píla Bianco
